AvaSpec-ULS4096CL-EVO
AvaSpec-ULS4096CL-EVO
Avantes公司EVO系列又增加了一位新成員：AvaSpec-ULS4096CL-EVO。 該光譜儀用CMOS探測器取代了CCD探測器，還采用了我們新推出的AS-7010電路板，它提供USB3.0通信接口，數據傳輸速度比USB2.0快10倍。它還有一個千兆以太網接口，客戶可以把光譜儀集成到客戶公司內部的網絡中，還可以進行長距離數據傳輸。除了高速通信功能，EVO光譜儀還擁有更快的微處理器，內存容量也擴大了50倍，客戶可以在電路板上存儲更多的光譜并實現更多的功能。
訂購選項里提供探測器的靈敏度增強透鏡，可以提高200-1100nm范圍的靈敏度；消二級衍射濾光片，用以降低二級衍射效應。此外，AvaSpec-4096CL-EVO還提供多種規格的狹縫，光柵和光纖接頭供客戶選擇。它配有AvaSoft-Basic軟件，USB線和操作手冊。AvaSpec-ULS4096CL-EVO還可作為OEM光譜儀，如只選購光學平臺或可架裝安裝型。由于這款光譜儀均具有4096像素，所以非常適用于如等離子和LIBS等高分辨率應用。
技術數據
| 光學平臺 | 對稱Czerny-Turner, 75 mm焦距 |
| 波長范圍 | 200-1100 nm，取決于光譜儀配置 |
| 分辨率 | 0.05-20 nm, 取決于光譜儀配置 |
| 雜散光 | 0.19-1.0%, 取決于光柵 |
| 靈敏度 | 218,000（單位：計數/微瓦每毫秒積分時間） |
| 探測器 | CMOS 線性陣列 |
| 信噪比 | 335:1 |
| AD轉換器 | 16 bit, 6 MHz |
| 積分時間 | 9 μs - 40s |
| 接口 | USB 3.0 高速, 5 Gbps / 千兆以太網 1 Gbps |
采樣速率（帶卡平均） | 0.70 ms /scan |
| 數據傳輸速度 | 0.70 ms /scan (USB3) / 1.31 ms (ETH) |
| 數字 IO接口 | HD-26連接器，2個模擬輸入，2個模擬輸出，13個數字雙向，觸發，同步，頻閃，激光 |
| 電源 | 默認 USB3供電, 532 mA 或12 VDC, 300 mA |

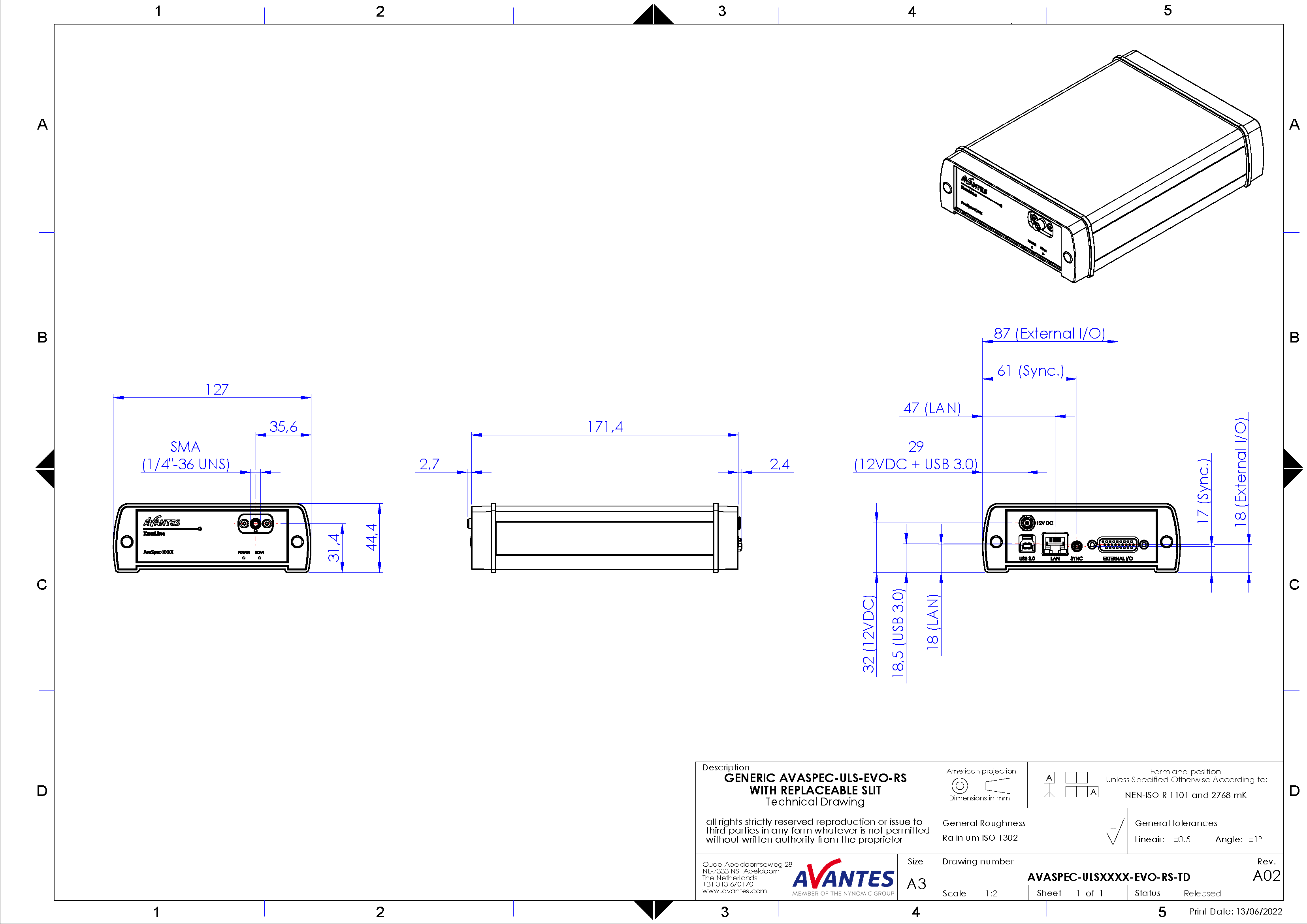

| 外型尺寸, 重量 | 177 x 127 x 44.5 mm (1 channel), 1155 grams |
光柵選擇表
| 應用范圍 | 可用波長 | 光譜范圍 (nm) | 光柵線對數/mm | 閃耀波長 (nm) | 光柵型號 |
| UV/VIS/NIR | 200-1100** | 891** | 300 | 300 | UA |
| UV/VIS/NIR | 200-1100** | 891** | 300 | 300/1000 | UNA-DB |
| UV/VIS | 200-850 | 515 | 600 | 300 | UB |
| UV | 200-750 | 247-218* | 1200 | 250 | UC |
| UV | 200-650 | 163-143* | 1800 | UV | UD |
| UV | 200-580 | 113-69* | 2400 | UV | UE |
| UV | 200-400 | 69-45* | 3600 | UV | UF |
| UV/VIS | 250-850 | 515 | 600 | 400 | BB |
| VIS/NIR | 300-1100** | 792** | 300 | 500 | VA |
| VIS | 360-1000 | 495 | 600 | 500 | VB |
| VIS | 300-800 | 247-218* | 1200 | 500 | VC |
| VIS | 350-750 | 142-89* | 1800 | 500 | VD |
| VIS | 350-640 | 74-49* | 2400 | VIS | VE |
| NIR | 500-1050 | 495 | 600 | 750 | NB |
| NIR | 500-1050 | 218-148* | 1200 | 750 | NC |
| NIR | 600-1100 | 346-297* | 830 | 800 | SI |
| NIR | 600-1100** | 495** | 300 | 1000 | IA |
| NIR | 600-1100 | 495 | 600 | 1000 | IB |
* 取決于光柵的起始波長; 波長越高，色散越大，選擇的范圍越小。
** 并非所有4096像素都將用于可用范圍
光譜儀分辨率表
| 狹縫寬度 (μm) | ||||||
| 光柵線對數 (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 0.50-0.70 | 1.20-1.30* | 2.17 | 4.6 | 9.0 | 20.0 |
| 600 | 0.30-0.36* | 0.58-0.60 | 1.17 | 2.20 | 4.5 | 10.0 |
| 830 | 0.25 | 0.48 | 0.93 | 1.7 | 3.4 | 8.0 |
| 1200 | 0.14-0.18* | 0.30 | 0.62 | 1.08 | 2.2 | 5.0 |
| 1800 | 0.09-0.11* | 0.18 | 0.36-0.40* | 0.78 | 15 | 3.7 |
| 2400 | 0.07-0.09* | 0.13-0.15* | 0.26-0.32* | 0.40-0.64* | 1.1 | 2.7 |
| 3600 | 0.05-0.06* | 0.10 | 0.19 | 0.4 | 0.8 | 2.0 |
訂購信息
AvaSpec-ULS4096CL-EVO
75 mm AvaBench，4096像素CMOS探測器7x200μm，USB供電，高速USB 3.0和ETH接口，包括 AvaSoft-Basic，USB線。指定光柵，波長范圍和選項。
PS-12V/1.0A
在ETH模式或USB2端口下運行所需的外部電源。
