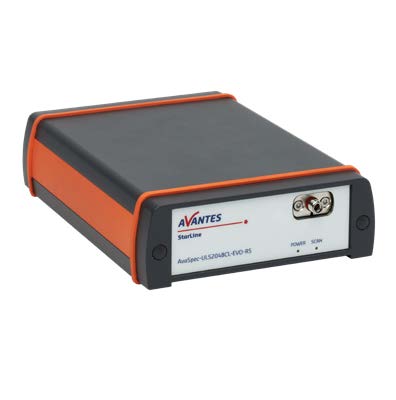

AvaSpec-ULS2048CL-EVO高速CMOS光譜儀
AvaSpec-ULS2048CL-EVO高速CMOS光譜儀
AvaSpec-ULS2048CL-EVO采用的技術：CMOS代替?zhèn)鹘y(tǒng)的CCD技術。AvaSpec-ULS2048CL-EVO結合新推出的AS-7010電路板呈現給您多種功能，包括USB3.0通信（十倍USB2.0的通信速度）和千兆以太網通信。千兆以太網通信使得光譜儀可以集成到您的公司網絡中，節約您長距離通信的成本。 除了高速通信，EVO還提供了一個快速微處理器以及50倍以上的光譜儀存儲空間，可以幫助您存儲更多光譜實現更多功能。
附加選件包括提高200-1100nm波段靈 敏度的靈敏度增強透鏡以及消二級衍射 濾光片。此外，AvaSpec-2048CL-EVO還 提供不同規格的狹縫、光柵和光纖連接器 可供選擇。標準配件包括AvaSoft-Basic 軟件、USB線以及操作手冊。 AvaSpec-ULS2048CL-EVO也提供OEM型， 單獨光學平臺或Rackmount版本。
技術數據
| 光學平臺 | 對稱Czerny-Turner, 75 mm焦距 |
| 波長范圍 | 200-1100 nm，取決于光譜儀配置 |
| 分辨率 | 0.06-20 nm, 取決于光譜儀配置 |
| 雜散光 | 0.19-1.0%, 取決于光柵 |
| 靈敏度 | 375,000（單位：計數/微瓦每毫秒積分時間） |
| 探測器 | CMOS 線性陣列 |
| 信噪比 | 300:1 |
| AD轉換器 | 16 bit, 6 MHz |
| 積分時間 | 9 μs - 59s |
| 接口 | USB 3.0 高速, 5 Gbps / 千兆以太網 1 Gbps |
采樣速率（帶卡平均） | 0.38ms /scan |
| 數據傳輸速度 | 0.38 ms /scan (USB3) / 1.0 ms (ETH) |
| 數字 IO接口 | HD-26連接器，2個模擬輸入，2個模擬輸出，13個數字雙向I/O接口，觸發，同步，脈沖光源，激光器 |
| 電源 | 默認 USB3供電, 500mA 或12 VDC, 300 mA |
| 外型尺寸, 重量 | 177 x 127 x 44,5 mm (單通道), 1135 grams |
光柵選擇表
| 可用范圍 | 可用波光譜范圍 | 波長范圍 | 光柵線對數/mm | 閃耀波長 (nm) | 光柵型號 |
| UV/VIS/NIR | 200-1100** | 891** | 300 | 300 | UA |
| UV/VIS/NIR | 200-1100** | 891** | 300 | 300/1000 | UNA-DB |
| UV/VIS | 200-850 | 515 | 600 | 300 | UB |
| UV | 200-750 | 247-218* | 1200 | 250 | UC |
| UV | 200-650 | 163-143* | 1800 | UV | UD |
| UV | 200-580 | 113-69* | 2400 | UV | UE |
| UV | 200-400 | 69-45* | 3600 | UV | UF |
| UV/VIS | 250-850 | 515 | 600 | 400 | BB |
| VIS/NIR | 300-1100** | 792** | 300 | 500 | VA |
| VIS | 360-1000 | 495 | 600 | 500 | VB |
| VIS | 300-800 | 247-218* | 1200 | 500 | VC |
| VIS | 350-750 | 142-89* | 1800 | 500 | VD |
| VIS | 350-640 | 74-49* | 2400 | VIS | VE |
| NIR | 500-1050 | 495 | 600 | 750 | NB |
| NIR | 500-1050 | 218-148* | 1200 | 750 | NC |
| NIR | 600-1100 | 346-297* | 830 | 800 | SI |
| NIR | 600-1100** | 495** | 300 | 1000 | IA |
| NIR | 600-1100 | 495 | 600 | 1000 | IB |
* 取決于光柵的起始波長; 波長越高，色散越大，選擇的范圍越小。
** 并非所有2048像素都將用于可用范圍
光譜儀分辨率表
| 狹縫寬度 (μm) | ||||||
| 光柵線對數 (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 1.0 | 1.4 | 2.5 | 4.8 | 9.2 | 21.3 |
| 600 | 0.40-0.53* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 |
| 830 | 0.32 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 |
| 1200 | 0.20-0.28* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 1800 | 0.10-0.18* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 2400 | 0.09-0.13* | 0.13-0.17* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 3600 | 0.06-0.08* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
* 取決于光柵的起始波長; 波長越高，色散越大，分辨率越高。
訂購信息
AvaSpec-ULS2048CL-EVO
75 mm AvaBench，2048像素CMOS探測器14x200μm，USB供電，高速USB 3.0和ETH接口，包括 AvaSoft-Basic，USB線。
指定光柵，波長范圍和選項。 選項等同于AvaSpec-ULS2048L-USB2
PS-12V/1.0A
在ETH模式下運行所需的外部電源
