VARIUS? 全新高速CMOS光譜儀
VARIUS? 全新高速CMOS光譜儀
VARIUS?是一款高性價比的光譜儀，它測量準確，可以廣泛應用于各種應用領域。VARIUSTM配備2048像素或4096像素 的 CMOS 探 測 器 可 供 選 擇 ， 并 與 Avantes 的 光 源 ， 附 件 和AvaSoft軟件兼容。VARIUS?重新定義多功能性，提供前所未有的精度。它可以更換狹縫，雜散光低至0.1-1%，信噪比可達375:1，可以通過USB3.0或以太網無縫連接。
VARIUS?

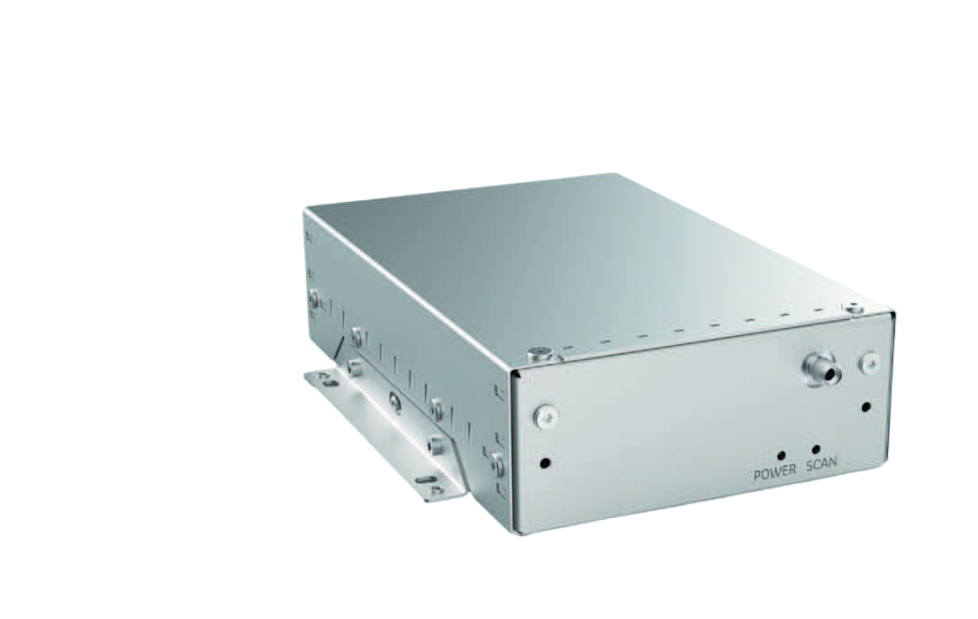

VARIUS? OEM
技術數據
AvaSpec-VRS2048CL-EVO
| 光學平臺 | 對稱式 Czerny-Turner 光路, 75 mm 焦距; VRS 光學平臺 |
| 波長范圍 | 190 - 1100 nm，取決于光譜儀配置 |
| 雜散光 | 0.1 - 1%，取決于光譜儀配置 |
| 探測器 | 濱松 S11639, CMOS探測器, 2048 像素 (14x200 μm) |
| 信噪比 | 375:1 |
| 動態范圍 | 4500 |
| 暗噪聲 | 15 cnts |
| AD 轉換器 | 16位, 6 MHz |
| 積分時間 | 9 μs – 30 s |
| 通信接口 | USB 3.0高速 (5Gbps), 千兆以太網 (1 Gbps) |
| 采樣速率（板卡平均） | 0.38 ms/scan |
| 數據傳輸速度 | 0.38 ms/scan (USB3.0), 1.0 ms (ETH) |
| 數字I/O接口 | HD-26 連接器, 2 個模擬輸入, 2 個模擬輸出, 13數字雙向I/O接口, 觸發, 同步, 脈沖光源, 激光器 |
| 尺寸，重量 | 183 x 130 x 45.2 mm, 1068 g |
| 電源要求 | 默認USB3供電, 500 mA 或 12 VDC, 300 mA |
| 工作溫度范圍 | 5-55 °C |
AvaSpec-VRS4096CL-EVO
| 光學平臺 | 對稱式 Czerny-Turner 光路, 75 mm 焦距; VRS 光學平臺 |
| 波長范圍 | 190 - 1100 nm，取決于光譜儀配置 |
| 雜散光 | 0.1 - 1%，取決于光譜儀配置 |
| 探測器 | 濱松 S13496, CMOS探測器, 4096 像素 (7x200 μm) |
| 信噪比 | 365:1 |
| 動態范圍 | 4500 |
| 暗噪聲 | 15 cnts |
| AD 轉換器 | 16位, 6 MHz |
| 積分時間 | 9 μs – 30 s |
| 通信接口 | USB 3.0高速 (5Gbps), 千兆以太網 (1 Gbps) |
| 采樣速率（板卡平均） | 0.70 ms/scan |
| 數據傳輸速度 | 0.70 ms/scan (USB3.0), 1.31 ms (ETH) |
| 數字I/O接口 | HD-26 連接器, 2 個模擬輸入, 2 個模擬輸出, 13數字雙向I/O接口, 觸發, 同步, 脈沖光源, 激光器 |
| 尺寸，重量 | 183 x 130 x 45.2 mm, 1068 g |
| 電源要求 | 默認USB3供電, 500 mA 或 12 VDC, 300 mA |
| 工作溫度范圍 | 5-55 °C |
光柵選擇表
| 可用范圍 (nm) | 光譜范圍 | 線/mm | 閃耀波長 (nm) | 訂購信息 | |
| UV/VIS/NIR | 190-1100** | 910** | 300 | 300 | MN0300-0.30 |
| UV/VIS | 190-850 | 544-540* | 600 | 300 | MN0600-0.30 |
| UV | 190-750 | 261-256* | 1200 | 250 | MN1200-0.25 |
| UV | 190-650 | 168-152* | 1800 | UV | MN1800-0.25 |
| UV | 190-580 | 121-103* | 2400 | UV | MN2400-0.25 |
| UV | 190-400 | 72-57* | 3600 | UV | MN3600-0.25 |
| UV/NIR | 250-850 | 536-532* | 600 | 400 | MN0600-0.40 |
| VIS/NIR | 300-1100** | 800** | 300 | 500 | MN0300-0.50 |
| VIS | 360-1000 | 529-519* | 600 | 500 | MN0600-0.50 |
| VIS | 300-800 | 247-216* | 1200 | 500 | MN1200-0.50 |
| VIS | 350-750 | 147-121* | 1800 | 500 | MN1800-0.50 |
| VIS | 350-640 | 96-89* | 2400 | VIS | MN2400-0.50 |
| NIR | 500-1050 | 515-506* | 600 | 750 | MN0600-0.75 |
| NIR | 500-1050 | 210-204* | 1200 | 750 | MN1200-0.75 |
| NIR | 600-1100 | 339-300* | 830 | 800 | MN0830-0.80 |
| NIR | 600-1100** | 500** | 300 | 1000 | MN0300-1.00 |
| NIR | 600-1100 | 500 | 600 | 1000 | MN0600-1.00 |
* 取決于光柵的起始波長；波長越長，色散越大，選擇范圍越小。
** 并非所有像素都將用于可用范圍。
光譜儀分辨率表
AvaSpec-VRS2048CL-EVO
| 狹縫寬度 (μm) | ||||||
| 光柵線對數 (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 1.0 | 1.4 | 2.25 | 4.8 | 9.2 | 21.3 |
| 600 | 0.40-0.53* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 |
| 830 | 0.32 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 |
| 1200 | 0.20-0.28* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 1800 | 0.10-0.18* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 2400 | 0.09-0.13* | 0.13-0.17* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 3600 | 0.06-0.08* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
* 取決于光柵的起始波長; 波長越高，色散越大，分辨率越高。
AvaSpec-VRS4096CL-EVO
| 狹縫寬度 (μm) | ||||||
| 光柵線對數 (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 0.50-0.70 | 1.4 | 2.25 | 4.8 | 9.2 | 21.3 |
| 600 | 0.30-0.36* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 |
| 830 | 0.25 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 |
| 1200 | 0.14-0.18* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 1800 | 0.09-0.11* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 2400 | 0.07-0.09* | 0.13-0.17* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 3600 | 0.05-0.06* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
