AvaSpec-HS2048XL-EVO 高紫外-近紅外靈敏度背照式CCD光譜儀
AvaSpec-HS2048XL-EVO 高紫外-近紅外靈敏度背照式CCD光譜儀
AvaSpec-HS2048XL-EVO是Sensline系列中非常適合高靈敏度高分辨率應用的背照式CCD光譜儀，它采用Avantes公司的HS光學平臺，數值孔徑達到0.22，具有高光通量；它采用背照式2048像元CCD探測器，像素尺寸為14×500微米。
與大多背照式面陣CCD光譜儀不同，AvaSpec-HS2048XL-EVO光譜儀采用大尺寸單塊像元，它在紫外（200-400nm）和近紅外（950-1160nm）具有非常高的效率，同時在可見光范圍也保持著高效率。AvaSpec-HS2048XL-EVO帶有電子快門，可以使積分時間低至2微秒。
技術數據
| 光學平臺 | 高靈敏非對稱光路，37.5 mm焦距;數值孔徑 NA - 0.22, f/2.27 |
| 波長范圍 | 200 - 1160 nm，取決于光譜儀配置 |
| 分辨率 | 1 - 20 nm,取決于光譜儀配置 |
| 雜散光 | <1 %，取決于光譜儀配置 |
| 靈敏度 (counts/μW per ms int. time) | 1,250,000 （單位：計數/微瓦每毫秒積分時間） |
| 紫外量子效率 | 60% (200 - 250 nm) |
| 探測器 | 背照式CCD，2048像素 |
| 信噪比 | 525:1 |
| AD轉換器 | 16 bit, 1 MHz |
| 積分時間 | 2 μs - 600 sec |
| 接口 | USB 3.0 high speed, 5 Gbps, Gigabit Ethernet, 1Gbps |
| 采樣速率（板卡平均） | 2.44 ms/scan |
| 動態(tài)范圍 | 14,900 |
| 數據傳輸速度 | 2.44 ms/scan (USB3) |
| 數字 IO接口 | HD-26連接器，2個模擬輸入，2個模擬輸出，3個數字輸入，12個數字輸出，觸發(fā)，同步 |
| 電源 | 默認 USB 電源, 700 mA或l12VDC, 360 mA |

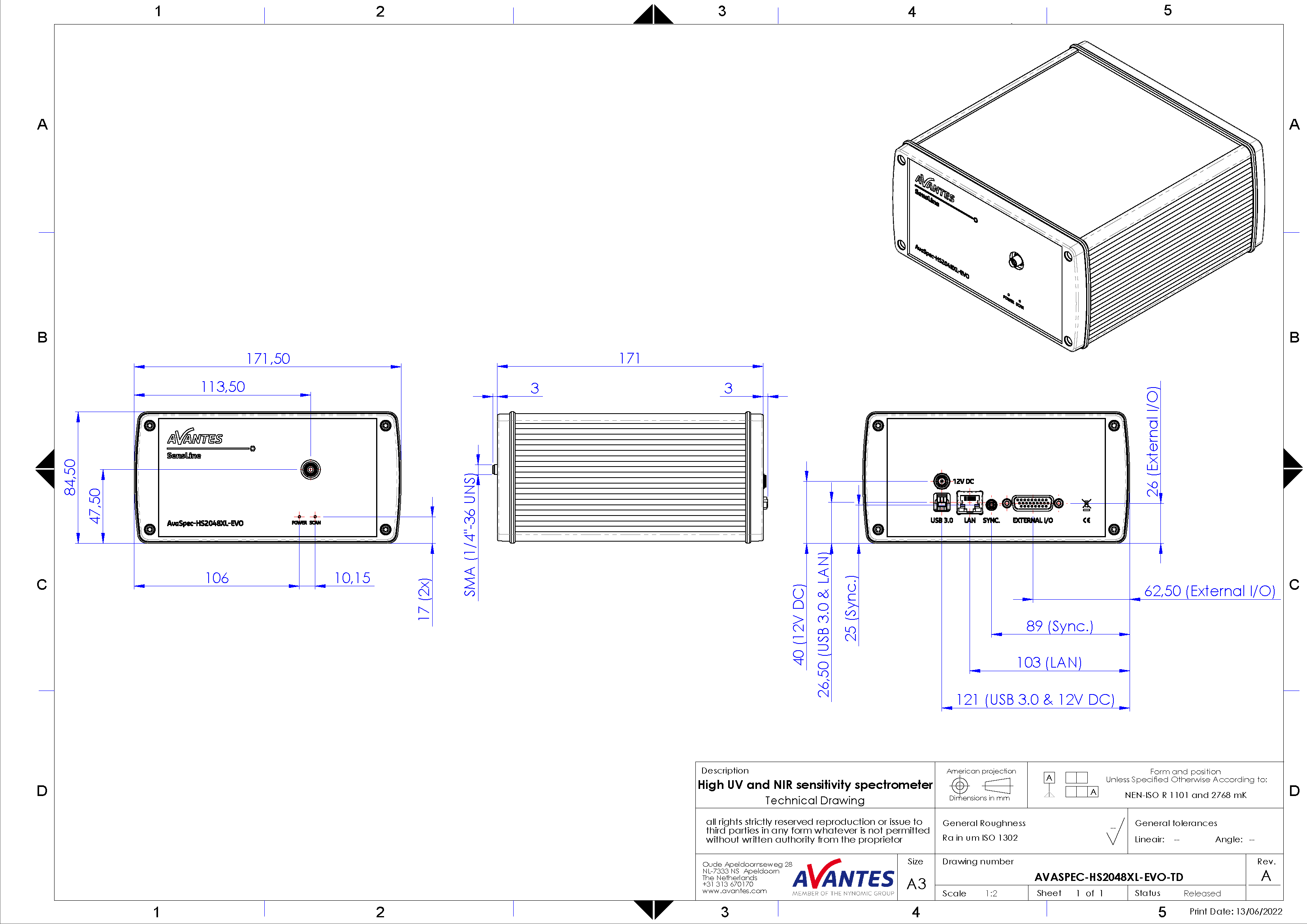

| 外型尺寸, 重量 | 175 x 165 x 85 mm , 1.95 kg |
光柵選擇表
| 應用范圍 | 可用波長 | 波長范圍 (nm) | 光柵線對數/mm | 閃耀波長 (nm) | 光柵型號 |
| UV/VIS/NIR | 200-1160 | 900 | 500 | 330 | HS500-0.33 |
| UV/VIS | 200-660 | 440 | 1000 | 250 | HS1000-0.25 |
| UV | 200-850 | 520 | 600 | 300 | HS600-0.30 |
| UV/VIS | 200-850 | 520 | 600 | 400 | HS600-0.40 |
| UV/VIS | 300-1160 | 860 | 500 | 560 | HS500-0.56 |
| VIS | 360-1000 | 500 | 600 | 500 | HS600-0.50 |
| NIR | 500-1050 | 500 | 600 | 750 | HS600-0.75 |
| VIS | 350-850 | 460 | 900 | 550 | HS900-0.55 |
| VIS | 400-722 | 322 | 1200 | 500 | HS1200-0.50 |
| NIR | 600-1160 | 500 | 600 | 1000 | HS600-1.0 |
| NIR | 600-1160 | 350 | 830 | 900 | HS830-0.90 |
| NIR | 750-990 | 240 | 1200 | 1000 | HS1200-0.10 |
光譜儀分辨率表
| 狹縫寬度(μm) | ||||||
| 光柵線對數(lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 500 | 2.6 | 4.5 | 5.5 | 6.5 | 10.0 | 22.0 |
| 600 | 2.2 | 3.8 | 4.5 | 5.5 | 7.5 | 18.0 |
| 830* | 2.1 | 3.6 | 4.0 | 5.0 | 7.0 | 15.0 |
| 900* | 2.0 | 3.5 | 3.8 | 4.8 | 6.8 | 14.5 |
| 1000* | 1.9 | 3.3 | 3.6 | 4.6 | 6.6 | 14.0 |
| 1200* | 1.8 | 3.0 | 3.3 | 4.3 | 6.2 | 13.5 |
訂購信息
| AvaSpec-HS2048XL-EVO | 2048大500μm像素背薄CCD探測器，USB供電，高速USB3.0和ETH接口，包括 AvaSoft-Basic，USB接口電纜。指定光柵，波長范圍和選項。 |
| PS-12V/1.0A | 在ETH模式下運行所需的外部電源。 |
