AvaSpec-ULS2048x64TEC-EVO 熱電制冷光纖光譜儀
AvaSpec-ULS2048x64TEC-EVO 熱電制冷光纖光譜儀
AvaSpec-ULS2048x64TEC-EVO是AvaSpec-ULS2048x64TEC光譜儀的升級版本，采用了7010電路板和制冷裝置。由于采用制冷型背照式探測器，因此該光譜儀極大地充實了SensLine產品線。這款背照式探測器在紫外和近紅外波段具有非常高的靈敏度，縱向 64 個像元的高度（達 0.89mm）可以保證采集到盡可能多的光子，同時探測器制冷功能可以保證在低噪聲水平下積分時間可達 120 秒。
AvaSpec-ULS2048X64TEC-EVO的熱電制冷裝置集成在低雜散光光學平臺中，能夠將探測器的溫度相比于環境溫度降低-30℃，從而有效降低了暗噪聲基線并改善了光子響應度非均勻性(PRNU)。對探測器制冷的另一個好處是暗噪聲減少了2-3 倍。
AvaSpec-ULS2048x64TEC-EVO采用了一款低噪聲版本2048x64探測器，并帶有集成式冷卻裝置。同時，可更換狹縫選件使得光譜儀的更靈活地滿足多種不同應用。由于具有上面提到的各種性能，AvaSpec-ULS2048x64TEC-EVO特別適用于弱光測量應用，如熒光和弱光拉曼測量，這些測量可能需要超過5秒的積分時間。
技術數據
| 光學平臺 | 對稱 Czerny-Turner光路, 75 mm 焦距 |
| 波長范圍 | 200 - 1160 nm，取決于光譜儀配置 |
| 分辨率 | 0.09 - 20 nm, 取決于光譜儀配置 |
| 雜散光 | <1%, 取決于光柵 |
| 靈敏度 | 300,000（單位：計數/微瓦每毫秒積分時間） |
| 探測器 | CCD 線性陣列, 2048x64 像素, 低噪聲 |
| CCD制冷溫度 | Max. ΔT = -30°C ，工作溫度：5°C |
| 3 級帕帖爾制冷supply@ΔT=-35° | 5VDC, 3.0A |
| 信噪比 | 550:1 |
| AD轉換器 | 16 bit, 500 KHz |
| 積分時間 | 9.7 ms - 120 seconds |
| 接口 | USB 3.0 高速, 5 Gbps 千兆以太網1Gbps |
| 采樣速率（板卡平均） | 9.7 ms/scan |
| 數據傳輸速度 | 9.7 ms/scan (USB3) 9.7 ms/scan (ETH) |
| 數字IO接口 | HD-26連接器，2個模擬輸入，2個模擬輸出，13個數字雙向，觸發，同步，選通，激光 |
| 電源 | 12 VDC, 1.5 A |

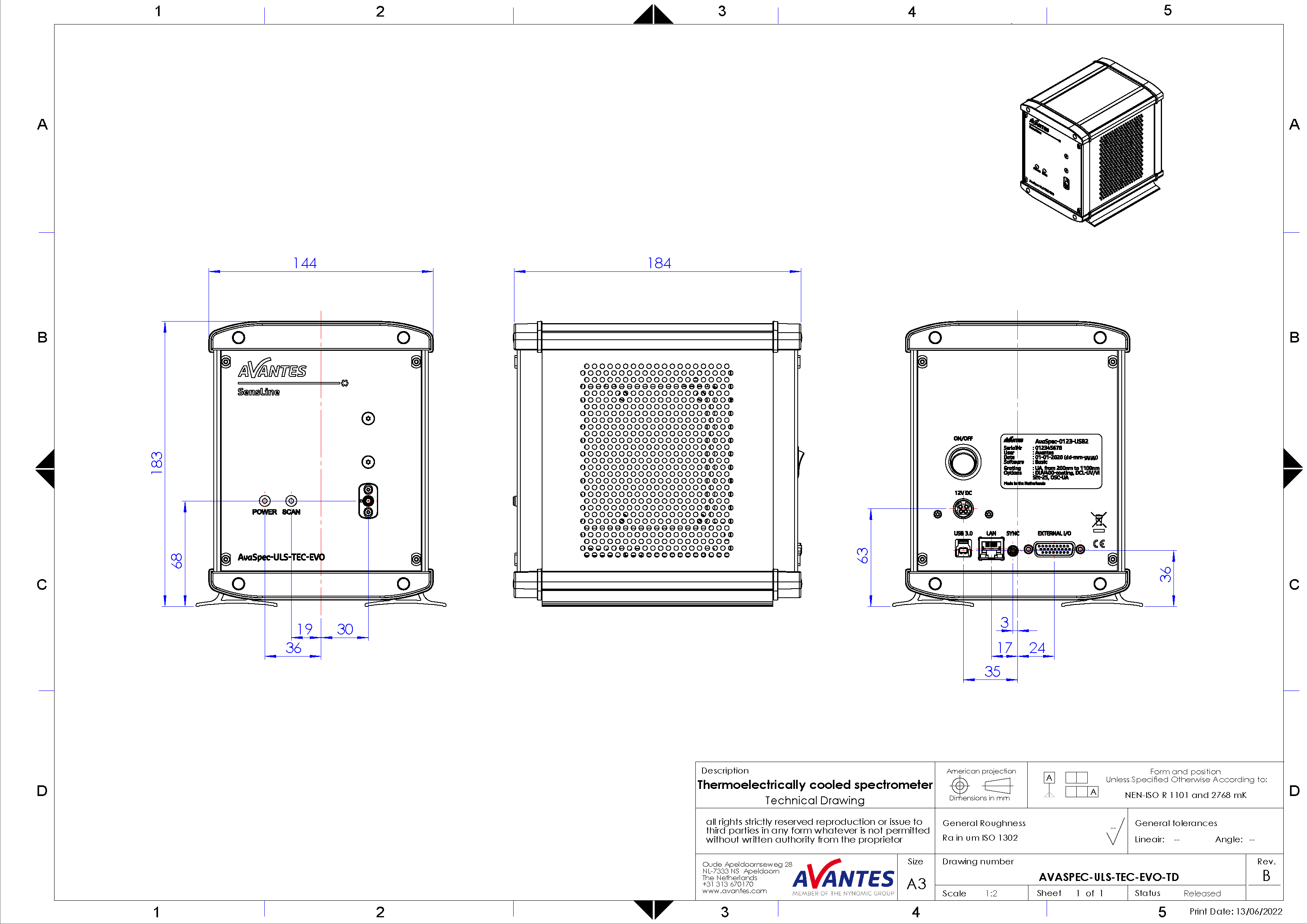

| 外型尺寸, 重量 | 185 x 145 x 184 mm, 3.5kg |
光柵選擇表
| 應用范圍 | 可用波長 | 波長范圍 (nm) | 光柵線對數/mm | 閃耀波長 (nm) | 光柵型號 |
| UV/VIS/NIR | 200-1160** | 960** | 300 | 300 | UA |
| UV/VIS/NIR | 200-1100** | 900** | 300 | 300/1000 | UNA-DB |
| UV/VIS | 200-850 | 520 | 600 | 300 | UB |
| UV | 200-750 | 250-220* | 1200 | 250 | UC |
| UV | 200-650 | 165-145* | 1800 | UV | UD |
| UV | 200-580 | 115-70* | 2400 | UV | UE |
| UV | 200-400 | 70-45* | 3600 | UV | UF |
| UV/VIS | 250-850 | 520 | 600 | 400 | BB |
| VIS/NIR | 300-1160** | 860** | 300 | 500 | VA |
| VIS | 360-1000 | 500 | 600 | 500 | VB |
| VIS | 300-800 | 250-200* | 1200 | 500 | VC |
| VIS | 350-750 | 145-90* | 1800 | 500 | VD |
| VIS | 350-640 | 75-50* | 2400 | VIS | VE |
| NIR | 500-1050 | 500 | 600 | 750 | NB |
| NIR | 500-1050 | 220-150* | 1200 | 750 | NC |
| NIR | 600-1160 | 350-300* | 830 | 800 | SI |
| NIR | 600-1160** | 560** | 300 | 1000 | IA |
| NIR | 600-1160 | 500 | 600 | 1000 | IB |
光譜儀分辨率表
*取決于光柵的起始波長；波長越高，色散越大，選擇范圍越小
| 狹縫寬度 (μm) | ||||||
| Grating (lines/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 1.4 | 1.5 | 2.5 | 4.8 | 9.2 | 21.3 |
| 600 | 0.70-0.80* | 0.75-0.85* | 1.2 | 2.4 | 4.6 | 10.8 |
| 830 | 0.42-0.48* | 0.50-0.58* | 0.93 | 1.7 | 3.4 | 8.5 |
| 1200 | 0.25-0.31* | 0.37-0.43* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 1800 | 0.17-0.21* | 0.26-0.32* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 2400 | 0.12-0.18* | 0.18-0.24* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 3600 | 0.09-0.12* | 0.11-0.15* | 0.19 | 0.4 | 0.8 | 1.8 |
訂購信息
| AvaSpec-ULS2048x64TEC-EVO | 75 mm AvaBench，2048×64 像素背薄 CCD 探測器，USB 供電，USB3 和 ETH 接口。AvaSoft-Basic，USB 接口電纜。 |
