AvaSpec-Mini2048CL
AvaSpec-Mini2048CL
Avantes很高興發布具有CMOS探測器和通信的下一代AvaSpec-Mini光譜儀。 它只有紙牌的大小，但具有很好的溫度和波長穩定性。 該儀器易于隨身攜帶，非常適合手持式應用。
AvaSpec-Mini-CL系列可配備2048像素CMOS探測器和4096像素陣列。 采用CMOS探測器，具有UV / NIR響應，達到0.09 nm的分辨率。 低雜散光設計允許雜散光水平低至0.2％，快速響應時間的數據傳輸速度高達4.6 ms /掃描，積分時間范圍為30μs至50 s。
技術數據
| AvaSpec-Mini2048CL | |
| 光學平臺 | Symmetrical Czerny-Turner, |
| 波長范圍 | 200 - 1100 nm，取決于光譜儀配置 |
| 雜散光 | 0.2 - 1%，取決于光譜儀配置 |
| 靈敏度 | 337,500 |
| 探測器 | HAM S11639, CMOS 線陣, 2048 pixels (14 x 200 μm) |
| 信噪比 | 330:1 |
| 模電轉化器 | 16 bit, 6 MHz |
| 積分時間 | 30 μs - 40 s |
| 接口 | USB 2.0 (480 Mbps) / pigtailed (40 cm) USB-A |
| 采樣速度（板卡平均） | 3.0 ms/scan |
| 數據傳輸速度 | 4.6 ms /scan |
| I/O | 5個雙向可編程I / O; 1個模擬輸出; 1個模擬輸入，1x5Vz |
| 電源 | 默認 USB 電源, 225 mA |

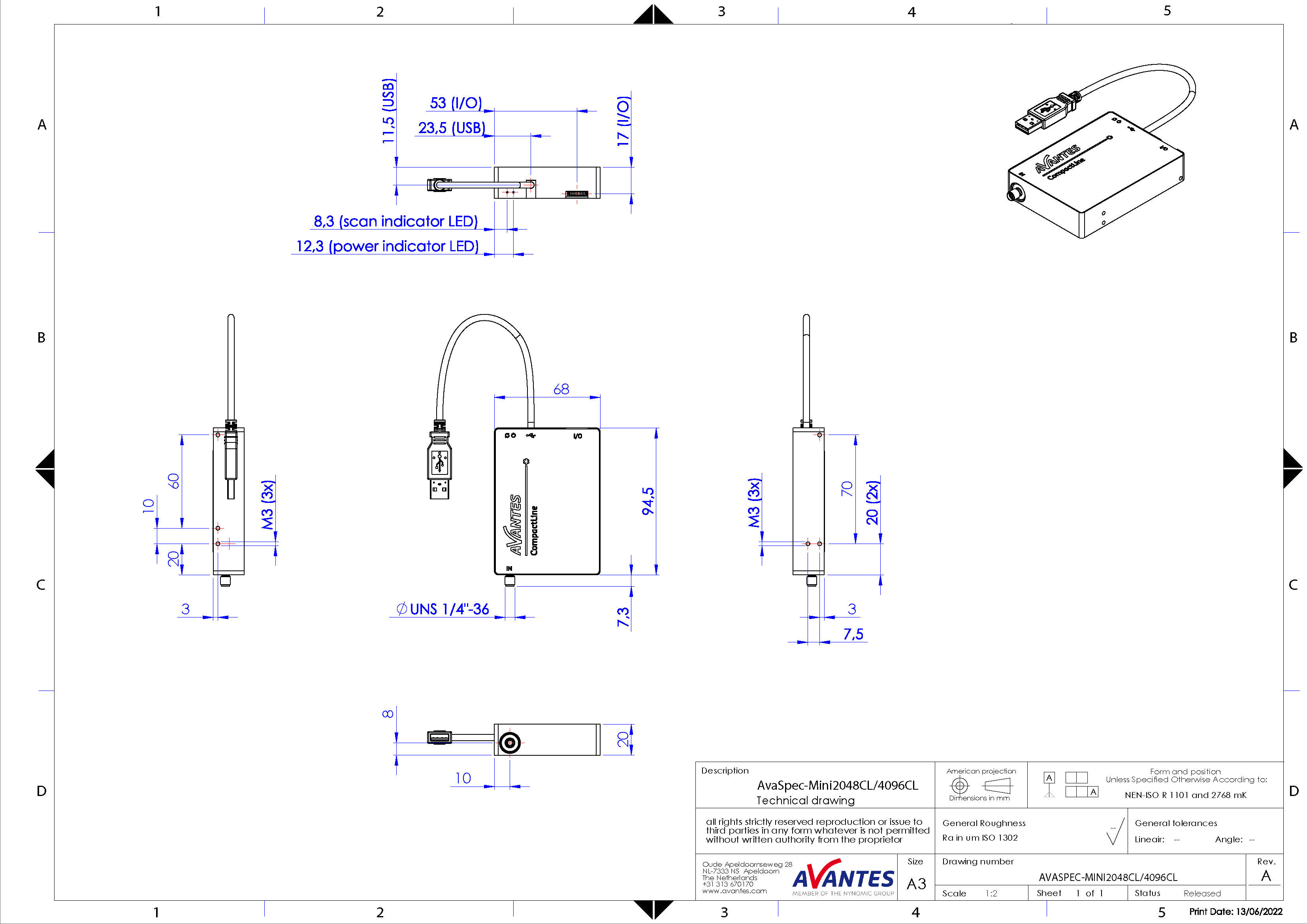

| 尺寸、重量 | 95 x 68 x 20 mm, 175 grams |
| 溫度范圍 | 0 - 55℃ |
光柵選擇表
| Use | 可用范圍(nm) | 光譜范圍 (nm) | 線對數/mm | 閃耀波長 (nm) | 訂購信息 |
| UV | 200 - 400 | 170 | 1800 | 250 | MN 1800-0.25 |
| VIS | 330 - 900 | 535 | 600 | 500 | MN 600-0.50 |
| NIR | 550 - 1100 | 525 | 600 | 1000 | MN 600-1.00 |
| UV/VIS/NIR | 200 - 1100 | 900 | 300 | 300 | MN 300-0.30 |
| VIS/NIR | 360 - 1100 | 720 | 300 | 500 | MN 300-0.50 |
光譜儀分辨率表
| 狹縫尺寸 (μm) | ||||||
| 2048CL | ||||||
| 光柵(線對數/mm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 300 | 1.00 | 1.30 | 2.40 | 4.80 | 9.20 | 22.00 |
| 600 | 0.40 - 0.53 | 0.70 | 1.20 | 2.40 | 4.60 | 11.00 |
| 1800 | 0.10 - 0.18 | 0.22 | 0.34 - 0.42 | 0.80 | 1.60 | 3.60 |
| *典型值。 可能存在小的偏差。 | ||||||
訂購信息
| AvaSpec-Mini2048CL | 迷你光纖光譜儀，75 mm焦距，2048像素CMOS探測器，USB 2供電接口，包括DCL |
